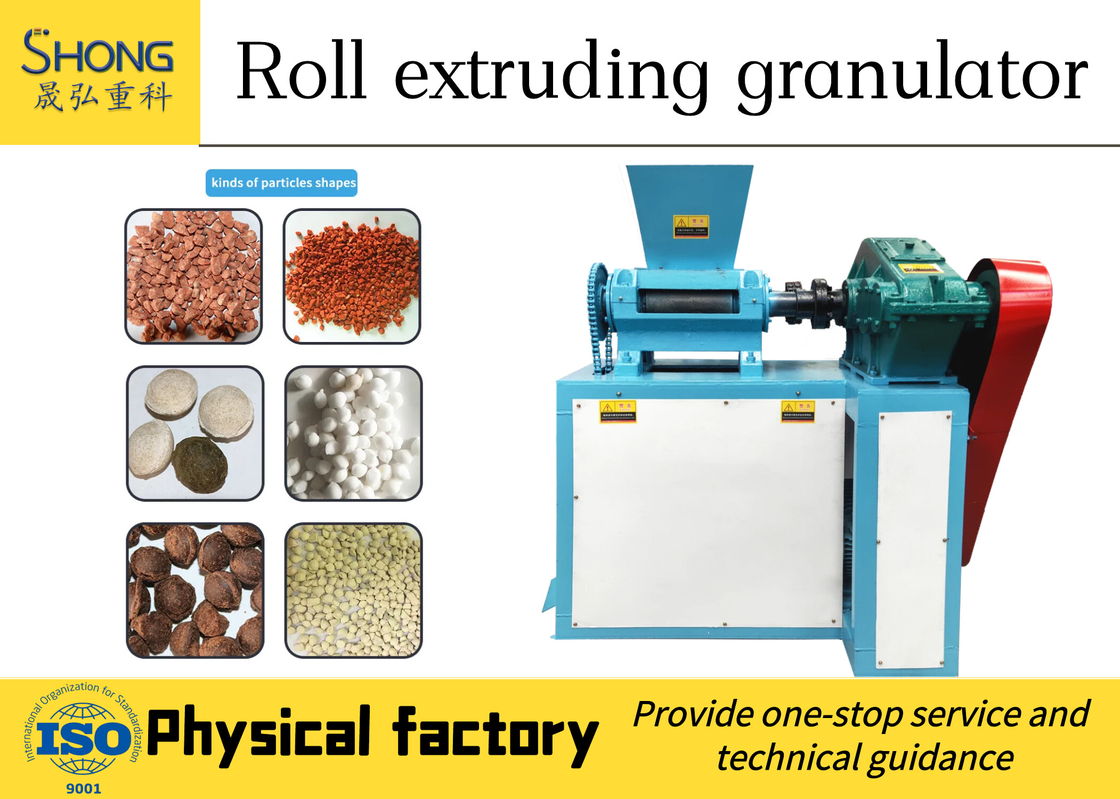

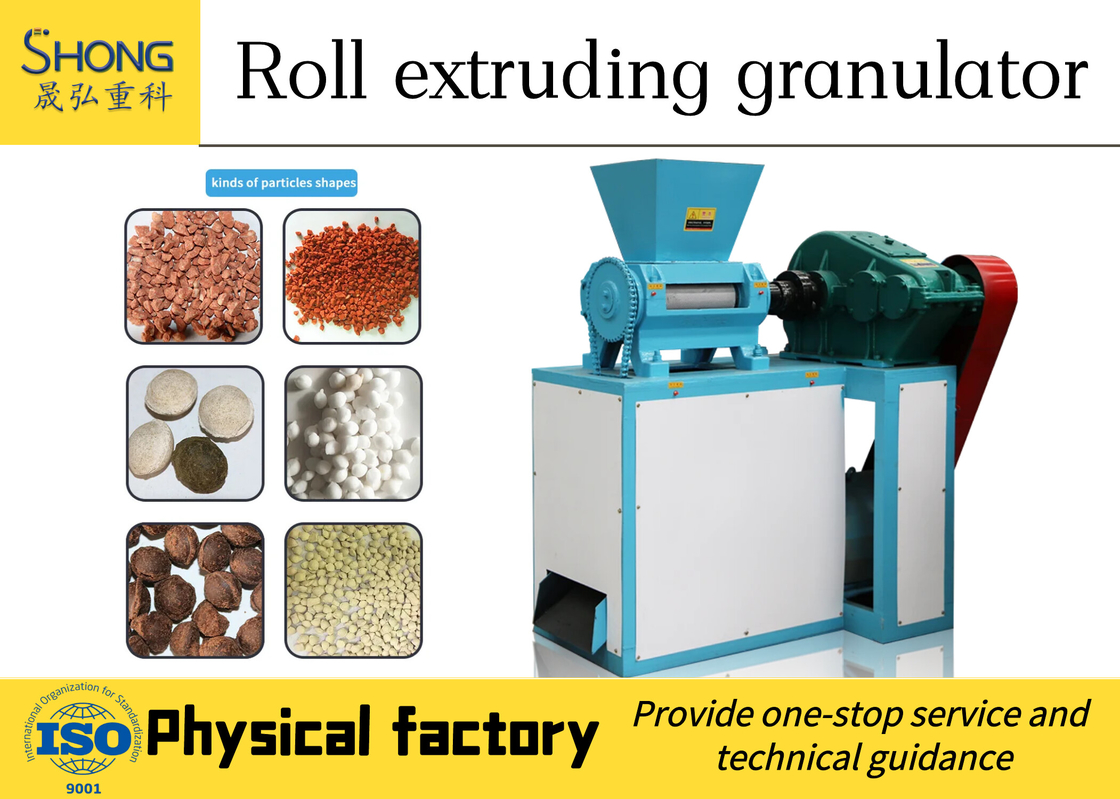

कार्बन स्टील 15KW डबल रोलर प्रेस ग्रेनुलेटर सिंक्रोनाइज़्ड:

डबल रोलर ग्रेन्युलेटर की दानेबाजी प्रक्रिया और मशीन संरचना

डबल रोलर ग्रेन्युलेटर का कार्य सिद्धांत यह है कि बेल्ट और पल्ली को मोटर द्वारा चलाया जाता है और रिड्यूसर के माध्यम से ड्राइविंग शाफ्ट को प्रेषित किया जाता है,और वे विभाजित गियर के माध्यम से निष्क्रिय शाफ्ट के साथ सिंक्रनाइज़ कर रहे हैं और विपरीत दिशा में काम. सामग्री को फ़ीडिंग हॉपर से जोड़ा जाता है, रोलर्स द्वारा बाहर निकाला जाता है, गेंदों में डिमोल्ड किया जाता है, और समाप्त कणों (गोले) को छानने और अलग करने के लिए क्रशिंग स्क्रीन स्टूडियो में ले जाया जाता है,और फिर लौटाई गई सामग्री को नई सामग्री के साथ मिलाया जाता है, और फिर दानेदार।


पूरे डबल रोलर granulator चार भागों में विभाजित है

1फ्रेम भागः रोलर ग्रेन्युलेटर के सभी कामकाजी निकाय फ्रेम पर तय हैं। डबल रोलर ग्रेन्युलेटर का फ्रेम वेल्डिंग द्वारा मध्यम कार्बन स्टील प्लेट और चैनल स्टील से बना है।सख्त गुणवत्ता नियंत्रण और विशिष्ट प्रक्रिया आवश्यकताओं के माध्यम सेलोडिंग, अनलोडिंग और परिवहन के लिए फ्रेम के चार कोनों के बीच में लिफ्टिंग छेद लगाए जाते हैं।
2ट्रांसमिशन कनेक्शन भागः मोटर बेल्ट पुली, वी-बेल्ट और मशीन के सिर को चलाने के लिए reducer चलाता है।चेन व्हील और चेन ट्रांसमिशन चेन का गठन करते हैं और कुचलने और अलग करने वाले कार्य भाग को प्रसारित करते हैंट्रांसमिशन रिड्यूसर और मशीन हेड का कामकाजी भाग नायलॉन पिन युग्मन द्वारा जालीबद्ध और संचालित होते हैं।
3मशीन के सिर का काम करने वाला भागः पिन युग्मन के माध्यम से ट्रांसमिशन व्हील को ट्रांसमिशन रोलर शाफ्ट में प्रेषित किया जाता है।रोलर्स की जोड़ी का सिंक्रोनस संचालन खुले गियर की एक जोड़ी द्वारा सुनिश्चित किया जाता है, और सक्रिय और निष्क्रिय शाफ्ट के दोनों पक्षों.

डबल रोलर ग्रेन्युलेटर प्रक्रिया प्रवाह:

1योग्य कच्चे माल को अनुपात आवश्यकताओं के अनुसार मिक्सर में जोड़ा जाता है और समान रूप से मिश्रित किया जाता है।
2. यह परिवहन प्रक्रिया के दौरान सामग्री में लोहे के पदार्थ को हटाने के लिए डिस्क फीडर पर ले जाया जाता है;
3डिस्क फीडर में सामग्री समान रूप से डबल रोलर ग्रेन्युलेटर में प्रवेश करती है, और सामग्री को दो दबाव रोलर्स के बीच पारित करने के लिए मजबूर किया जाता है और पतली प्लेटों में निचोड़ा जाता है।दबाव रोलर के नीचे मोटी कुचल द्वारा पतली प्लेटों टुकड़ों में टूट जाते हैं, और स्क्रीन पर सामग्री को तोड़ने और स्क्रीनिंग जारी है;
4. अर्ध-तैयार उत्पादों को तैयार उत्पादों की स्क्रीनिंग मशीन में ले जाया जाता है; स्क्रीनिंग के बाद ठीक कणों को सीधे डिस्क फीडर में वापस कर दिया जाता है;बड़े कणों पाउडर द्वारा कुचल रहे हैं और फिर डिस्क फीडर को वापस कर दिया,
5स्क्रीनिंग के बाद, योग्य उत्पादों को वजन, पैकेजिंग और भंडारण के लिए स्वचालित पैकिंग पैमाने पर ले जाया जाता है।

की विशेषताओं का परिचयडबल रोलर ग्रैन्युलेटर:

1) अन्य तरीकों की तुलना में, इसे ईंधन तेल, गैस और अन्य सुखाने के उपायों की आवश्यकता नहीं है।

2) अतिरिक्त बांधनेवाला पदार्थ जोड़ने की कोई आवश्यकता नहीं है। भाप granulation चीन में यौगिक उर्वरक का आम उत्पादन विधि है।जल वाष्प सामग्री के अणुओं के बीच संघनित और क्रिस्टलीकृत होता है और विनिर्माण प्रक्रिया में चिपकने वाला के रूप में कार्य करता हैलेकिन सूखने की प्रक्रिया में, कणों के अंदर और सतह पर पानी को बाहर निकाला जाना चाहिए, अन्यथा उर्वरक को स्टोर करने की प्रक्रिया में चिपकाना और एकत्र करना आसान है।सूखे दानेदार को अतिरिक्त additives की आवश्यकता नहीं है, और केवल सामग्री के स्वयं के अंतर अणु बल का उपयोग करता है, जो प्रक्रिया को सरल बनाता है और ऊर्जा की खपत को कम करता है।

3) डबल रोलर ग्रेन्युलेटर का निवेश कम है, क्योंकि सुखाने की प्रक्रिया को छोड़ दिया जाता है, और वापसी अनुपात कम है (एक्सट्रूडर की कुल फ़ीड मात्रा का लगभग 15% हिस्सा),प्रक्रिया सरल है और निवेश कम है.

4) वर्तमान में 20 से अधिक प्रकार की सामग्रियों का सफलतापूर्वक एक्सट्रूज़न ग्रेन्युलेशन में उपयोग किया जाता हैः अमोनियम नाइट्रेट, यूरिया, अमोनियम क्लोराइड, कैल्शियम नाइट्रेट, पोटेशियम क्लोराइड, पोटेशियम सल्फेट,आदि.
