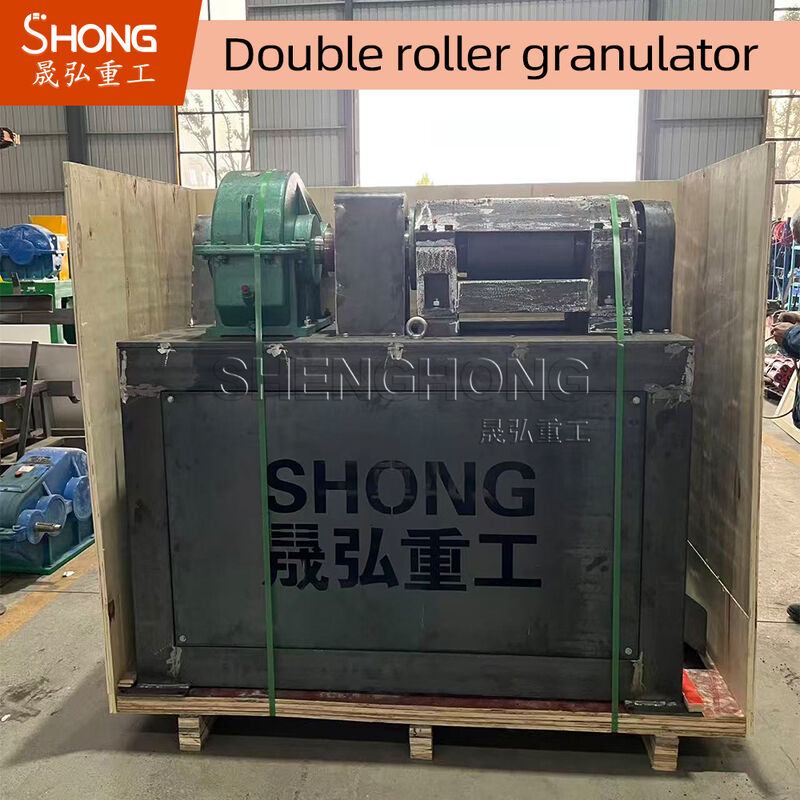

उर्वरक उत्पादन के लिए 15 किलोवाट कार्बन स्टील सिंक्रोनाइज्ड डबल रोलर ग्रेनुलेटर

डबल रोलर ग्रेनुलेटर के कार्य सिद्धांत में मोटर चालित बेल्ट और पुली शामिल हैं जो रेड्यूसर के माध्यम से ड्राइविंग शाफ्ट तक प्रेषित होते हैं। वे विभाजित गियर के माध्यम से निष्क्रिय शाफ्ट के साथ सिंक्रनाइज़ होते हैं और विपरीत दिशाओं में काम करते हैं। सामग्री को फीडिंग हॉपर से जोड़ा जाता है, रोलर्स द्वारा बाहर निकाला जाता है, गेंदों में ढाला जाता है, और तैयार कणों की स्क्रीनिंग और पृथक्करण के लिए क्रशिंग स्क्रीन स्टूडियो में ले जाया जाता है। लौटी हुई सामग्रियों को नई सामग्रियों के साथ मिलाया जाता है और फिर पुनः दानेदार बनाया जाता है।

• फ़्रेम भाग:सख्त गुणवत्ता नियंत्रण के साथ वेल्डिंग के माध्यम से मध्यम कार्बन स्टील प्लेट और चैनल स्टील से निर्मित, सभी कामकाजी निकाय फ्रेम पर तय किए गए हैं। लोडिंग, अनलोडिंग और परिवहन के लिए चारों कोनों में लिफ्टिंग होल लगाए गए हैं।
• ट्रांसमिशन कनेक्शन भाग:मोटर मशीन हेड को पावर देने के लिए बेल्ट पुली, वी-बेल्ट और रेड्यूसर को चलाती है। चेन व्हील और चेन क्रशिंग और पृथक्करण कार्यों के लिए ट्रांसमिशन चेन बनाते हैं, जो नायलॉन पिन कपलिंग के माध्यम से जुड़े होते हैं।
• मशीन हेड का कार्य भाग:पिन कपलिंग के माध्यम से ट्रांसमिशन को रोलर शाफ्ट तक पहुंचाया जाता है। रोलर जोड़ी का समकालिक संचालन सक्रिय और निष्क्रिय शाफ्ट के दोनों तरफ खुले गियर द्वारा सुनिश्चित किया जाता है।

1. योग्य कच्चे माल को आनुपातिक रूप से मिक्सर में मिलाया जाता है
2. परिवहन के दौरान लोहे को हटाकर डिस्क फीडर तक पहुंचाया गया
3. सामग्री समान रूप से डबल रोलर ग्रेनुलेटर में प्रवेश करती है और दबाव रोलर्स के बीच पतली प्लेटों में जमा हो जाती है
4. पतली प्लेटों को मोटे क्रशर से टुकड़ों में तोड़ा जाता है और लगातार स्क्रीनिंग की जाती है
5. अर्ध-तैयार उत्पाद स्क्रीनिंग मशीन में जाते हैं; बारीक कण डिस्क फीडर पर लौट आते हैं; बड़े कण कुचल कर वापस आ जाते हैं
6. योग्य उत्पादों को स्वचालित पैकिंग स्केल के माध्यम से तौला, पैक और भंडारित किया जाता है

• ईंधन तेल, गैस, या अन्य सुखाने के उपायों की कोई आवश्यकता नहीं
• किसी अतिरिक्त बाइंडर की आवश्यकता नहीं - सामग्री के अंतर-आणविक बल का उपयोग करता है, प्रक्रिया को सरल बनाता है और ऊर्जा की खपत को कम करता है
• सुखाने की प्रक्रिया समाप्त होने और कम रिटर्न अनुपात (कुल फ़ीड का लगभग 15%) के कारण कम निवेश
• अमोनियम नाइट्रेट, यूरिया, अमोनियम क्लोराइड, कैल्शियम नाइट्रेट, पोटेशियम क्लोराइड और पोटेशियम सल्फेट सहित 20 से अधिक सामग्रियों के साथ सिद्ध संगतता
