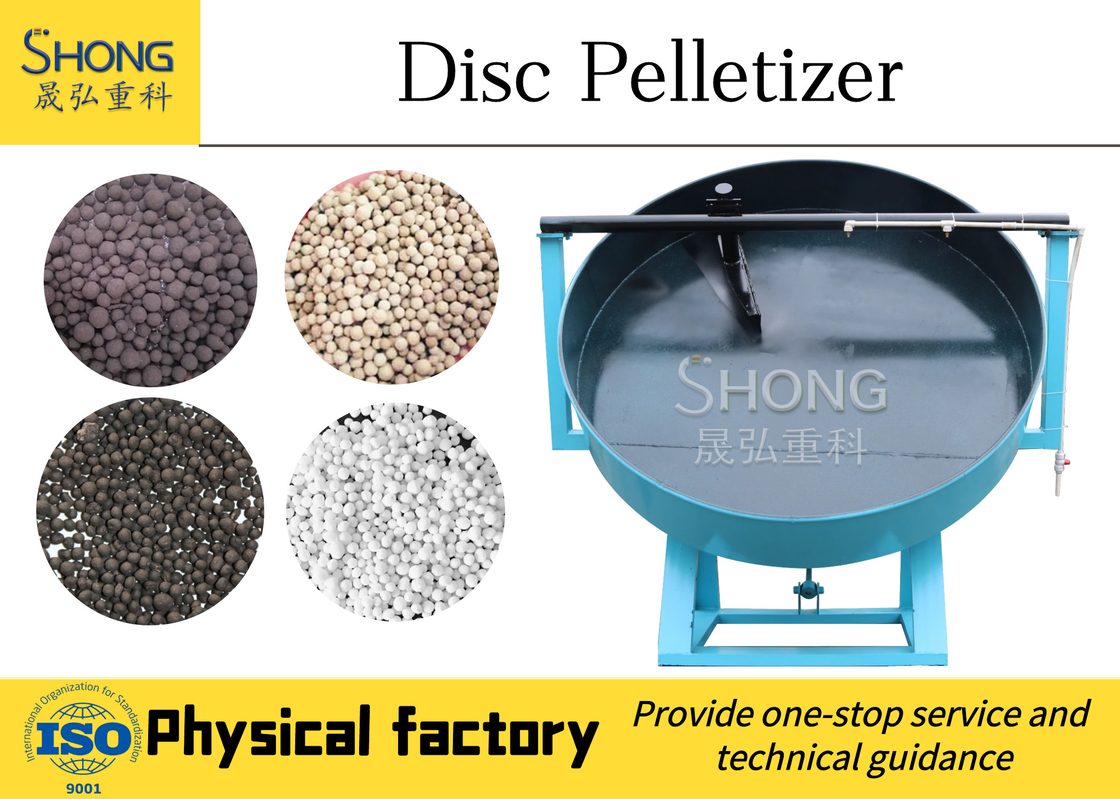

6t/H उर्वरक डिस्क दानेदार गेंद आकार उर्वरक उत्पादन उपकरण

उर्वरक उत्पादन उपकरण डिस्क granulator

परिचयः

डिस्क ग्रेन्युलेटर की इस श्रृंखला में, ग्रेन्युलेटिंग डिस्क का कोण एक अभिन्न चाप संरचना को अपनाता है, और ग्रेन्युलेशन दर 93% से अधिक तक पहुंच सकती है। श्रम दक्षता में सुधार।Reducer और मोटर एक लचीला बेल्ट द्वारा संचालित कर रहे हैं, जो शुरू करने में स्थिर, टिकाऊ और विकृत नहीं है। मोटी, भारी और मजबूत आधार डिजाइन को इसे ठीक करने के लिए लंगर बोल्ट की आवश्यकता नहीं है, और यह सुचारू रूप से घूमता है।granulator के मुख्य गियर उच्च आवृत्ति बुझाने को अपनाता है, जो उपयोग के समय को बढ़ाता है। इस सतह में समान सामग्री और उच्च दानेदार दर है। सुचारू संचालन, मजबूत और टिकाऊ उपकरण, लंबे उपयोग का समय, आदि।उपयोगकर्ताओं द्वारा अच्छी तरह से प्राप्त किया जाता है और उपयोगकर्ताओं के लिए आदर्श उत्पाद हैं.

कार्य सिद्धांत:

इस श्रृंखला के उत्पादों का कार्य सिद्धांत हैः मुख्य मोटर पल्ली और बेल्ट को चलाता है, और पिनियन गियर को रिड्यूसर द्वारा चलाया जाता है।छोटे गियर और डिस्क के तल पर तय बड़े गियर विभाजित प्रकार में हैंबड़े गियर को पेशेवर रूप से डिजाइन किए गए शंकु छेद के माध्यम से फ्रेम समायोजन प्लेट पर तय ग्रेन्युलेशन प्लेट पर स्थापित किया जाता है।दानेदार प्लेट लगातार घुमाया जाता है के बाद, एक स्प्रे डिवाइस के साथ जोड़ा जाता है, सामग्री समान रूप से एक साथ बंधे होते हैं, जिसके परिणामस्वरूप एक गोलाकार आकार होता है।एक स्वचालित खिला प्रणाली granulation ट्रे के ऊपरी भाग में सामग्री की दीवार पर चिपकने से रोकने के लिए बनाया गया हैमोटर के निरंतर घूर्णन के साथ, सामग्री के निरंतर प्रवेश से उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए बड़े पैमाने पर उत्पादन प्राप्त किया जा सकता है।

संरचना का अवलोकन:

1फ्रेम भागः चूंकि घूर्णन भाग और पूरे शरीर का घूर्णन भाग फ्रेम द्वारा समर्थित है, इसलिए बल अपेक्षाकृत बड़ा है।मशीन के फ्रेम भाग को मोटी चैनल स्टील से वेल्डेड किया गया है, और मशीन के उद्देश्य को प्राप्त करने के लिए सख्त गुणवत्ता प्रमाणन और विशिष्ट प्रक्रिया आवश्यकताओं को पारित किया है।

2ट्रांसमिशन फ्रेम और पेलेटिंग प्लेट के भागों को समायोजित करना: पूरी मशीन का महत्वपूर्ण हिस्सा पेलेटिंग प्लेट है,और pelletizing प्लेट के पूरे गुरुत्वाकर्षण केंद्र समायोजन भाग पर स्थापित हैइसलिए हमारी कंपनी विशेष रूप से मध्यम कार्बन स्टील प्लेट और चैनल स्टील के वेल्डिंग को अपनाती है। बन जाते हैं। और सख्त गुणवत्ता नियंत्रण और विशिष्ट प्रक्रिया आवश्यकताओं के माध्यम से,इस मशीन के उद्देश्य को प्राप्त करने के लिए.

3ट्रांसमिशन पार्ट: पूरी मशीन, ट्रांसमिशन पार्ट उत्कृष्ट और महत्वपूर्ण है, और पूरी मशीन का काम इसी से किया जाता है।ट्रांसमिशन समायोजन फ्रेम पर स्थापित मुख्य मोटर और रिड्यूसर विश्वसनीय गुणवत्ता के हैं. मोटर बेल्ट पोली, वी-बेल्ट, रिड्यूसर और पिनियन को चलाता है। इसके अलावा, पिनियन पेलेटिंग डिस्क को काम करने के लिए पेलेटिंग डिस्क पर बड़े गियर को घुमाता है।बड़े और छोटे गियर सभी उच्च आवृत्ति कठोर हैं, और उपयोग का समय लंबा हो जाता है। पूरी पेलेटिज़िंग डिस्क को समायोजन डिस्क पर स्थापित एक सामग्री मुख्य शाफ्ट पर तय किया जाता है। शाफ्ट के सिर का कनेक्टिंग हिस्सा कॉपर फिटिंग को अपनाता है,जो डिजाइन को अधिक उचित बनाता है.

4दानेदार डिस्कः इस मशीन के दानेदार डिस्क का कोण पूरी मशीन की चाप संरचना को अपनाता है, और दानेदार दर 93 या उससे अधिक तक पहुंच सकती है।दानेदार डिस्क तीन डिस्चार्ज बंदरगाहों से सुसज्जित है, जो अंतराल वाले उत्पादन कार्यों के लिए सुविधाजनक है और श्रम तीव्रता को बहुत कम करता है। , श्रम दक्षता में सुधार करें। pelletizing डिस्क के नीचे कई विकिरण स्टील प्लेटों द्वारा प्रबलित है, जो बिना विकृति के मजबूत और टिकाऊ है।

5स्वचालित सामग्री सफाई उपकरण: यह भाग पेलेटिंग डिस्क के ऊपर एक निचले फ्रेम के रूप में स्थापित किया जाता है, जिस पर एक स्वचालित सामग्री सफाई बोर्ड लगाया जाता है,ताकि उत्पादन प्रक्रिया के दौरान दीवार पर चिपकने वाली सामग्री मशीन के उपयोग के समय में काफी सुधार करती है और श्रम भी बचाती है.
